Répéteurs duplex interconnecter facile à réaliser


Comme décrit dans le titre je vais vous montrer comment monter un répéteur duplex qui sera facile à réaliser et en plus il sera interconnecté via AllstarLink ou SvxLink ou autres.

Définition:

Les répéteurs duplex sont couramment utilisés dans les opérations de communication radio amateur pour étendre la portée des signaux et faciliter les conversations "QSO" sur de plus longues distances. Ils sont un élément essentiel des réseaux radioamateurs et permettent une communication fiable et efficace.

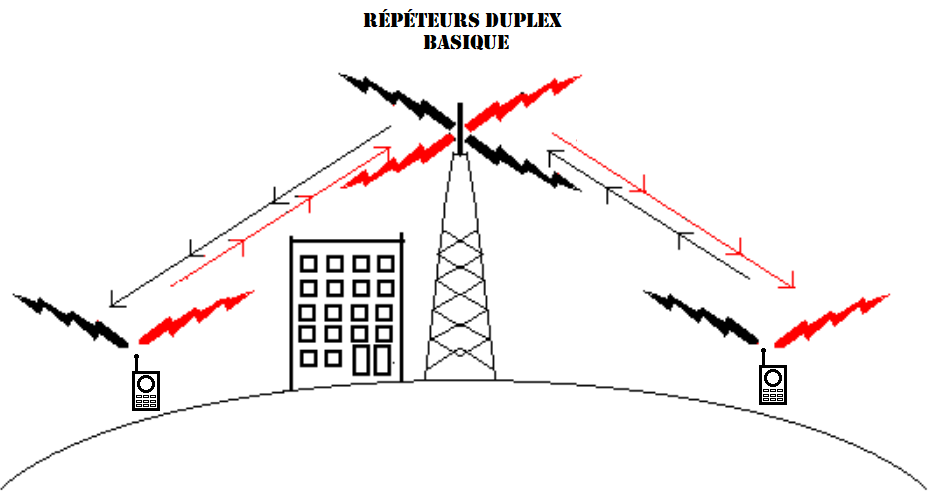

Répéteurs duplex basique

Répéteur duplex basique

Un répéteur duplex est en effet un équipement qui permet de répéter un signal radio en temps réel en utilisant deux fréquences distinctes dans une seule bande de fréquence, VHF ou UHF ou autre, une pour l'entrée (réception) et une autre pour la sortie (émission).

Un répéteur duplex fonctionne en émettant et en recevant simultanément. Il reçoit un signal sur une fréquence, le transmet sur une autre fréquence et vice-versa.

Un répéteur duplex peut émettre et recevoir avec une seule antenne couplée à un duplexeur.

Un duplexeur est un dispositif utilisé pour connecter une seule antenne au répéteur tout en permettant à l'équipement de fonctionner en duplex. Il sépare efficacement les signaux d'entrée et de sortie.


Duplexeur UHF Duplexeur VHF

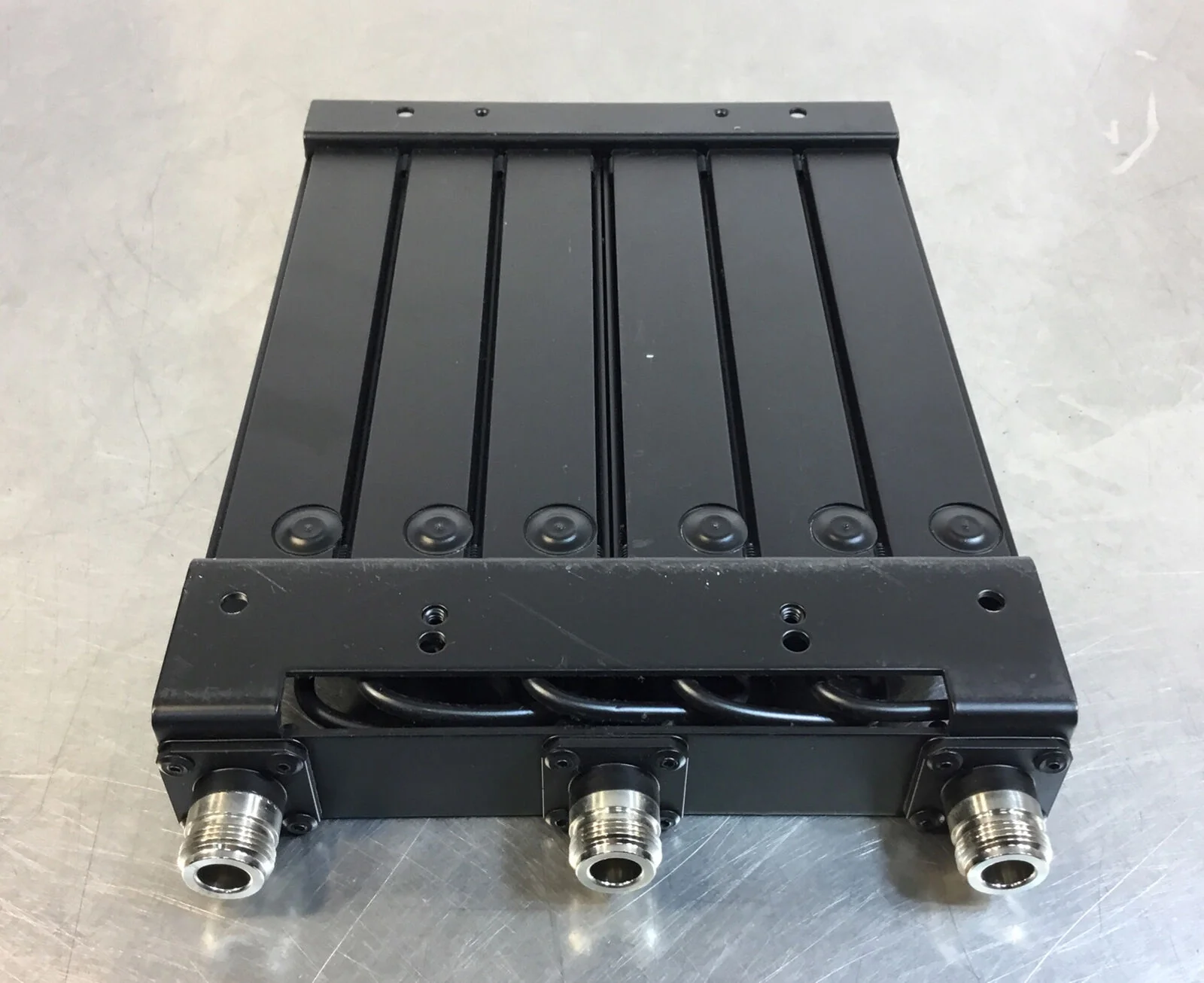

Duplexeur UHF

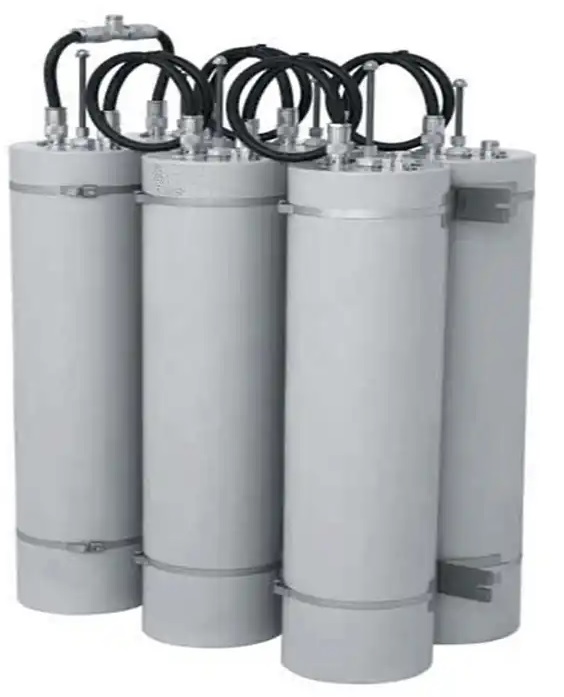

Duplexeur VHF

Il y a deux types de répéteur duplex:

- Le premier est un répéteur professionnel, Il est généralement intégré dans un seul bloc ou module, mais peut nécessiter des modifications pour être compatible avec les différents systèmes des radioamateurs.

- Le deuxième type implique l'utilisation de deux radios distinctes, l'une pour la réception et l'autre pour l'émission.


Répéteur professionnel Répéteur a deux radios

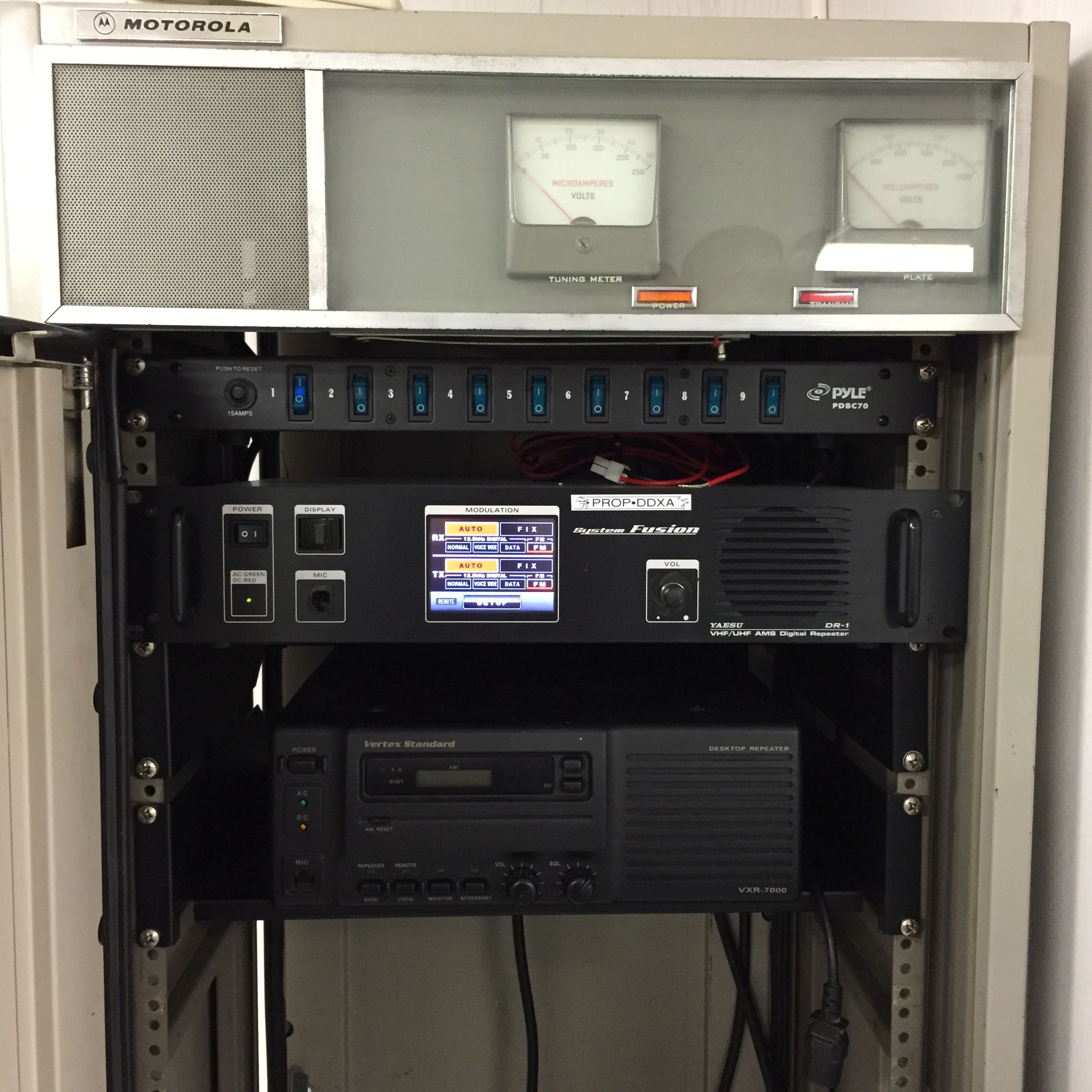

Répéteur intégré dans un seul bloc

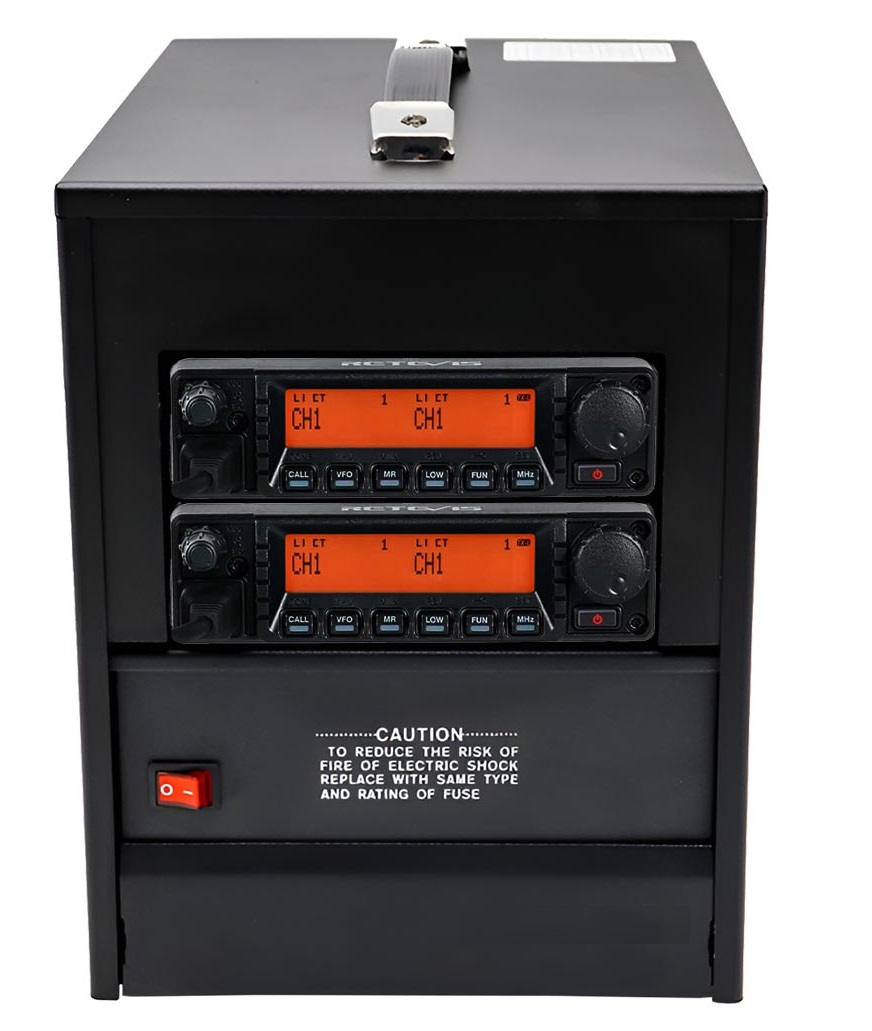

Répéteur à deux radios

C’est ce deuxième type que je vais vous expliquer dans ce tutoriel.

Réalisation du répéteurs duplex interconnecter:

Si vous avez vu les deux tutoriels, Répéteurs AllStarLink et Répéteurs SvxLink, vous allez constatez qu’avec un Raspberry et une carte son USB CM108 modifiée on peut monter un répéteurs simplex interconnecter.

Avec ce même principe je vais réaliser mon répéteur duplex. Pour cela j’aurai besoin de deux radios, de ma part j’ai choisi deux Motorola.

Branchement de la carte son avec le Raspberry Pi et la connecter au deux radios.

Pour le branchement de la carte son côté Raspberry Pi, c'est sur un des ports USB.

Par contre côté radios, il y aura six fils qui sorte de la carte son, le sixieme fil c'est pour avoir une masse commune, que je vais les partages sur les connecteurs qui se trouve derrière les radios.


Branchement des radios

Branchement des radios

Sur la photo ci-dessus, vous allez constater pour la partie émission (radio en haut), j’ai branché la radio émettrice sur trois pins:

- PIN3 : PTT

- PIN5 : TX (entrée audio du poste)

- PIN7 : GND

Pour la partie réception, j’ai branché la radio réceptrice sur trois pins differents:

- PIN7 : GND

- PIN8 : COS (il faut l'activer lors de la programmation du poste)

- PIN11 : RX (sortie audio du poste)

Installation des systèmes d’exploitation pour répéteur:

Avec cette configuration matérielle on peut installer plusieurs types de système d’exploitation pour répéteur notamment les plus connu: AllStarLink, SvxLink, HamVoip, Open Repeater et autres.

NB: De ma part je vais faire les explications en bref seulement pour AllStarLink et SvxLink car jusqu'à présent j’ai fait les tests en duplex que sur ces deux systèmes, pour les autre ça sera pour la prochaine fois.

A - Configurer AllStarLink:

Pour configurer AllStarLink en répéteur duplex il faut éditer le fichier rpt.conf :

nano /etc/asterisk/rpt.conf

Puis faire les modifications suivantes :

- Dans la partie duplex il faut mettre le numéro 2 car c’est le mode qui est préféré lors de l’interface avec un répéteur duplex.

duplex = 2                              ; 0 = Half duplex with no telemetry tones or hang time.
                                        ;     Special Case: Full duplex if linktolink is set to yes.
                                        ;     This mode is preferred when interfacing with an external multiport.
                                        ;     Comment out idrecording and idtalkover to suppress IDs also
                                        ; 1 = Half duplex with telemetry tones and hang time. Does not repeat audio.
                                        ;     This mode is preferred when interfacing a simplex node.
                                        ; 2 = Full Duplex with telemetry tones and hang time.
                                        ;     This mode is preferred when interfacing a repeater.
                                        ; 3 = Full Duplex with telemetry tones and hang time, but no repeated audio.
                                        ; 4 = Full Duplex with telemetry tones and hang time. Repeated audio only when the autopatch is down.

B - Configurer SvxLink:

Pour configurer SvxLink en répéteur duplex il faut éditer le fichier svxlink.conf :

sudo nano /etc/svxlink/svxlink.conf

Puis faire les modifications nécessaires, il faut s'appuyer sur le tutoriel suivant Configuration de du fichier svxlink.conf.

- Dans la section [GLOBAL] :

Devant la partie LOGICS= il faut mètre RepeaterLogic pour activer la section [RepeaterLogic].

- Dans la section [RepeaterLogic] :

Pour les modifications nécessaires, referez-vous a Section [RepeaterLogic].

Après avoir fait les configurations et raccorder les radios avec l’alimentation, antenne est accessoires vous obtiendrais un répéteur duplex interconnecter.


Répéteurs duplex interco

Répéteurs duplex interconnecter facile à réaliser

Comme vous allez le constater dans les deux vidéos ci-dessous, la configuration matérielle reste elle-même j’ais seulement changer de carte microSD car j’ai installé chaque système dans une différente carte microSD, une pour AllStarLink et une autre pour SvxLink.



Démonstration du Répéteur duplex en UHF AllStarLink



Démonstration du Répéteur duplex UHF en SvxLink

Important: après avoir fait les tests et tous les réglages, il ne faut pas oublier la partie refroidissement, car les répéteurs professionnels qui son intégré dans un seul bloc ont leur propre refroidissement. Tandis que les répéteurs à deux radios monter manuellement ne bénéficie pas de refroidissement, c’est pour cella qu’il faut ajouter des ventilateurs pour le Raspberry, pour la radio émettrice et ne pas oublier des ventilateurs pour l’alimentation parce qu'elle aussi elle chauf en cas des QSO prolonger.

Voici l’état finale du répéteur duplex interconnecter UHF avec son duplexeur qu’on a mis en marche avec un groupe de radioamateur.

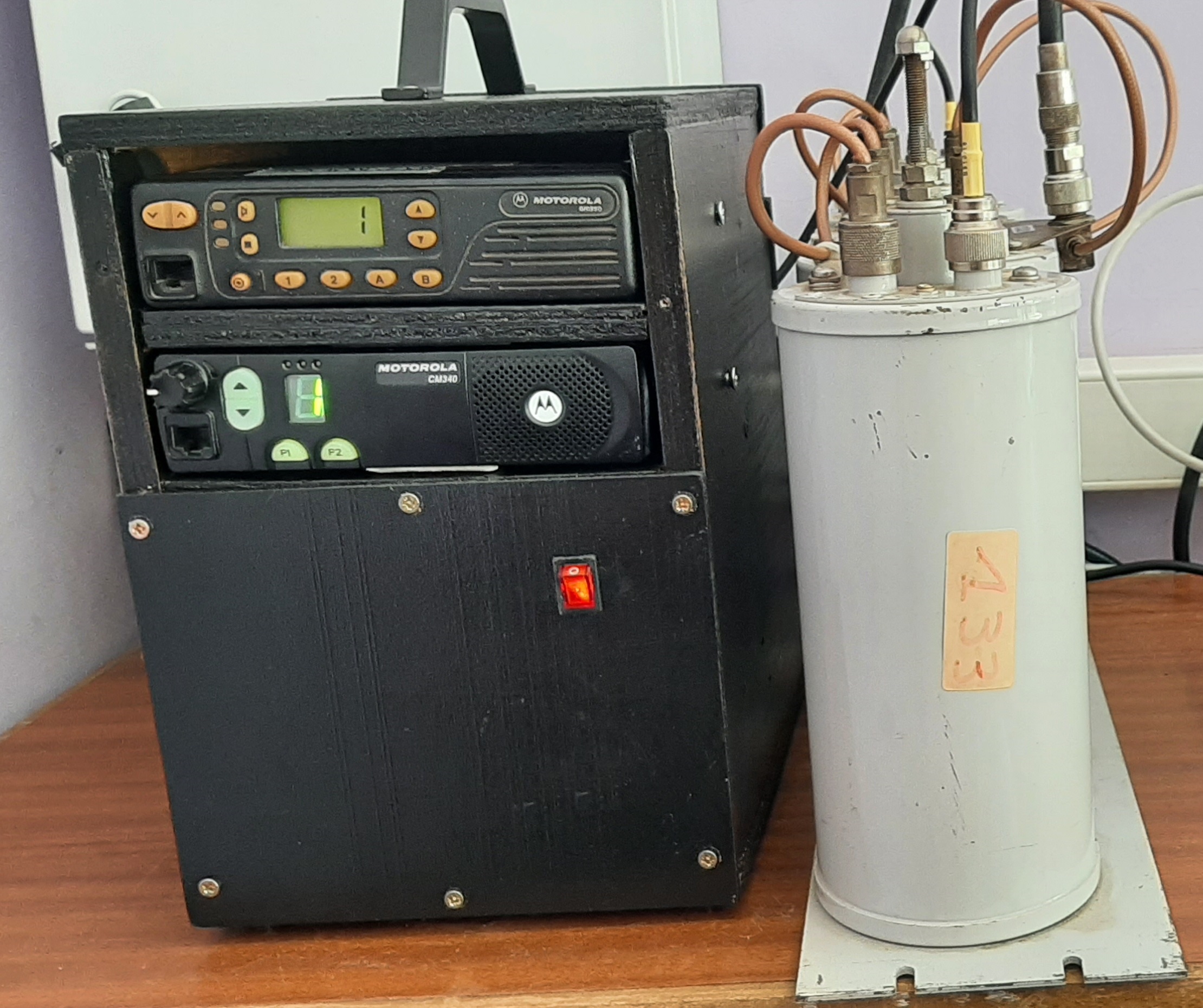

Répéteurs duplex interco-2

Répéteurs duplex interconnecter UHF avec son duplexeur

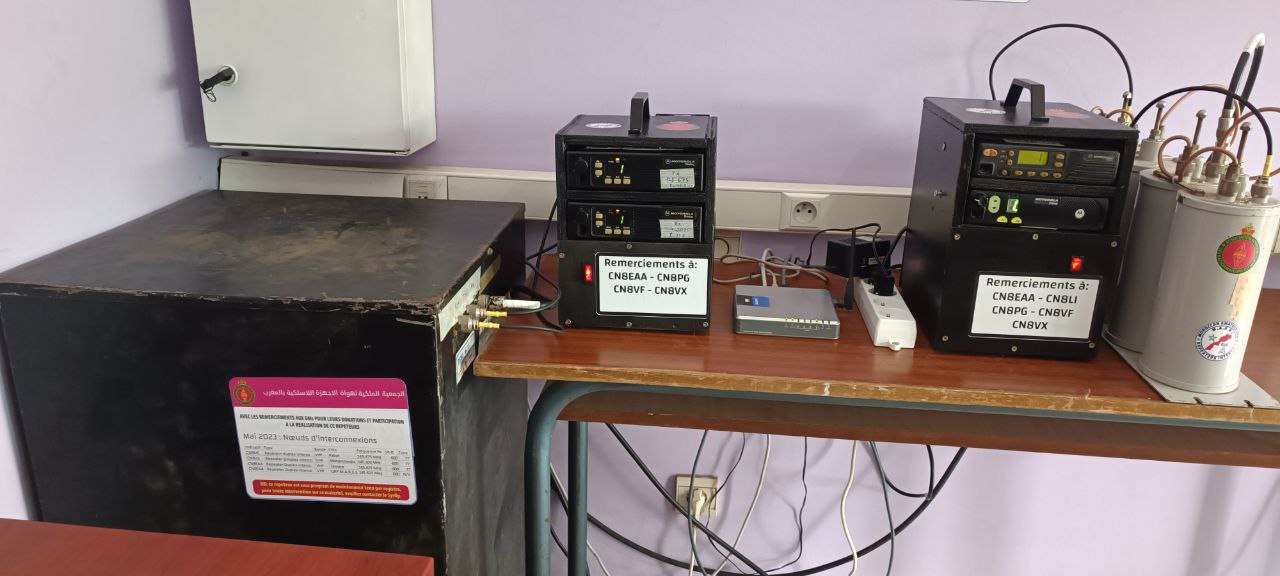

Répéteur VHF UHF

Répéteurs VHF UHF avec leur duplexeurs



Et surtout n’oubliez pas, le radio-amateurisme c'est le plus vieux réseau social du monde, alors cultivons-le en occupant nos bandes.


Bon amusement à tous et 73 de CN8VX SYSOP du SERVEUR DMR-MAROC.
